Dans un contexte où la performance énergétique des logements ne cesse de s’imposer comme un enjeu majeur, la ventilation mécanique contrôlée (VMC) double flux s’impose comme une solution incontournable. Elle allie confort thermique, économie d’énergie et amélioration de la qualité de l’air intérieur, mais son efficacité repose avant tout sur un calcul dimensionnement rigoureux. Le dimensionnement précis des gaines de ventilation, du débit d’air et des composants du système est essentiel pour assurer la durabilité, la performance énergétique et le confort dans l’habitat. Ce guide approfondi révèle pourquoi chaque étape du dimensionnement mérite une attention particulière et comment chaque paramètre contribue à optimiser le rôle de la VMC double flux dans vos espaces de vie.
Points clés à retenir :
- Calcul dimensionnement : un préalable indispensable pour garantir un fonctionnement optimal de la VMC double flux.
- Débit d’air : adapté à la surface, au nombre d’occupants et à l’usage des pièces pour assurer une qualité de l’air intérieur conforme aux normes.
- Choix et dimensionnement des gaines : évitent les pertes thermiques et minimisent les pertes de charge, favorisant une efficacité énergétique maximale.
- Performances de l’échangeur thermique : élément clé pour la récupération de chaleur et la réduction de la consommation énergétique.
- Entretien et maintenance : indispensables pour préserver la performance optimale et la durabilité du système.
Calcul dimensionnement VMC double flux : fondements et importance pour l’efficacité énergétique
La VMC double flux joue un rôle essentiel dans la gestion de la qualité de l’air intérieur. Son installation ne se résume pas à poser un équipement, elle requiert un calcul dimensionnement soigneux. Cette opération détermine les dimensions des gaines, les débits d’air nécessaires, et la puissance adéquate de l’échangeur thermique afin que la ventilation reste performante sans gaspillage énergétique.
Le calcul débute par la définition du débit d’air adapté à chaque pièce selon sa surface, son usage et le nombre d’occupants. Par exemple, une chambre de 12 m² accueillant une personne nécessite un débit minimal de 20 m³/h selon les exigences de la réglementation thermique RE2020, qui encadre la consommation énergétique des bâtiments neufs. Ce débit garantit un renouvellement constant et régulier de l’air, évitant l’accumulation d’humidité et de polluants.
Un autre paramètre fondamental est la dimension des gaines de ventilation. Un diamètre trop petit induira des pertes de charge importantes, réduisant le flux d’air et sursollicitant le ventilateur, ce qui peut causer un bruit excessif et une consommation électrique élevée. Inversement, un surdimensionnement alourdit inutilement le budget d’installation sans bénéfices équivalents. Pour un débit de 50 m³/h, un diamètre de gaine de 125 mm est souvent adapté, mais la configuration du réseau reste déterminante.
Les pertes thermiques dans le réseau de gaines représentent une contrainte à maîtriser. Elles sont causées par les frottements de l’air, les coudes et les accessoires installés. Leur calcul précis permet d’ajuster la puissance du ventilateur et d’optimiser le rendement global. La qualité du matériau influence également : les gaines rigides en PVC ont des pertes moindres que les gaines flexibles, ce qui favorise l’efficacité énergétique.
| Paramètre | Rôle dans le dimensionnement | Conséquences d’un mauvais calcul |
|---|---|---|
| Débit d’air | Renouvellement de l’air selon usage et occupation | Qualité d’air dégradée et inconfort |
| Diamètre des gaines | Maintien du débit sans pertes excessives | Bruits, surconsommation énergétique |
| Pertes de charge | Détermination de la puissance du ventilateur | Risque de panne, bruit, inefficacité |
| Échangeur thermique | Récupération de chaleur pour réduire pertes thermiques | Consommation accrue et inconfort thermique |
Le dimensionnement constitue donc la pierre angulaire pour que la ventilation mécanique contrôlée double flux assure son rôle avec efficacité énergétique optimale. Cela souligne l’importance d’un professionnel compétent, comme un expert du dimensionnement VMC, capable de prendre en compte toutes ces variables complexes.

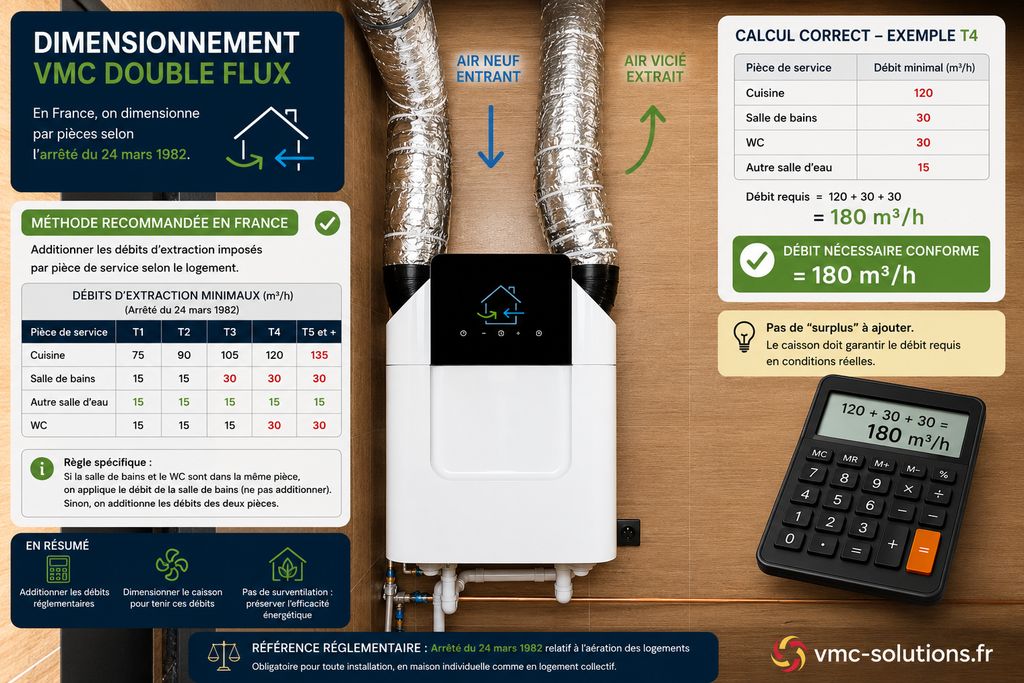

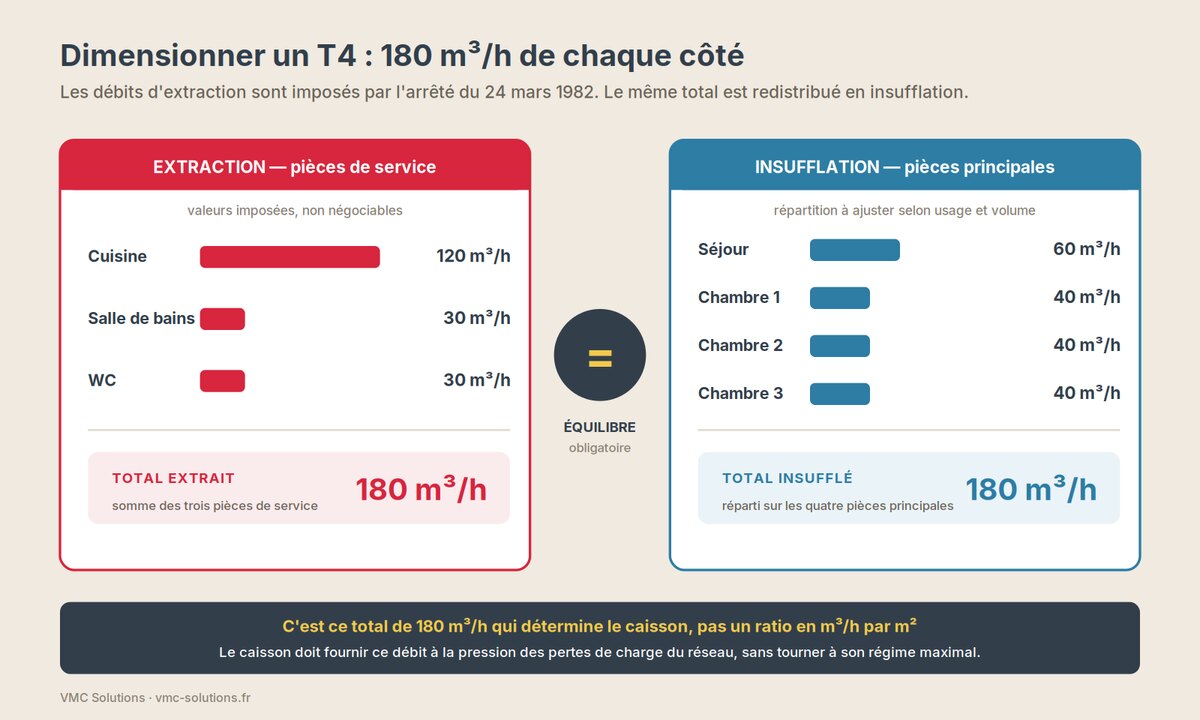

Débit d’air et réglementation : calcul dimensionnement VMC double flux pour une qualité d’air intérieur optimale
L’un des aspects essentiels du calcul dimensionnement concerne la détermination précise du débit d’air à renouveler dans chaque pièce. Ce débit assure la qualité de l’air intérieur indispensable à la santé et au confort thermique. Selon la qualité d’isolation et l’usage des espaces, les besoins en renouvellement d’air varient sensiblement.
La réglementation thermique en vigueur (RE2020) fixe des seuils minimaux de débits à respecter. Ces normes garantissent que l’air intérieur soit régulièrement renouvelé afin d’éviter accumulation d’humidité ou de polluants tels que le CO2, les composés organiques volatils, ou encore les allergènes. Pour une habitation standard :
- Chambre : 20 m³/h par occupant,
- Salon : 30 m³/h,
- Cuisine : 60 m³/h en raison des émissions d’humidité et d’odeurs,
- Salle de bains : environ 45 m³/h pour évacuer la vapeur d’eau.
Par ailleurs, le dimensionnement doit prendre en compte la qualité d’étanchéité du bâtiment. Une maison très bien isolée, comme une maison passive, nécessite un débit d’air plus mesuré, évitant une surventilation coûteuse et inutile.
Pour estimer le débit, une méthode simplifiée souvent utilisée se base sur le produit de la surface des pièces par des coefficients tenant compte de l’occupation et de l’usage :
- Coefficient d’occupation : 7 m³/h par personne en chambre,
- Coefficient d’usage : 1 en chambre, 1,5 en salle de bains, 2 en cuisine.
Cette méthode garantit d’abord un équilibre entre renouvellement suffisant pour la qualité d’air et limitation des pertes thermiques, contribuant ainsi directement à l’efficacité énergétique globale du bâtiment. Afin d’affiner ce calcul, il est recommandé de recourir à des outils de simulation thermique et aéraulique, surtout dans le cadre de projets complexes ou de rénovation globale.
| Type de pièce | Surface moyenne | Débit d’air recommandé (m³/h) |
|---|---|---|
| Chambre | 12 m² | 20 |
| Salon | 25 m² | 30 |
| Cuisine | 10 m² | 60 |
| Salle de bains | 8 m² | 45 |
Le calcul précis du débit optimise la consommation énergétique de la VMC double flux. En effet, un système correctement dimensionné évite la surconsommation et assure un confort thermique stable tout au long de l’année.
Choix et dimensionnement des gaines VMC double flux : réduire pertes de charge et optimiser le confort
Le dimensionnement des gaines de ventilation constitue un élément fondamental du calcul dimensionnement VMC double flux, impactant directement la performance et le confort acoustique. Les gaines assurent la circulation de l’air vicié et de l’air neuf. Leur diamètre, matériau et longueur doivent être choisis judicieusement afin de limiter les pertes de charge et les perturbations sonores.
Les pertes de charge surviennent lorsque l’air subit des frottements et des turbulences dans le réseau. Ces phénomènes s’accentuent avec :
- la réduction inadéquate du diamètre des gaines,
- la présence excessive de coudes ou de raccords mal agencés,
- la longueur trop importante du réseau,
- ou encore l’utilisation de matériaux rugueux.

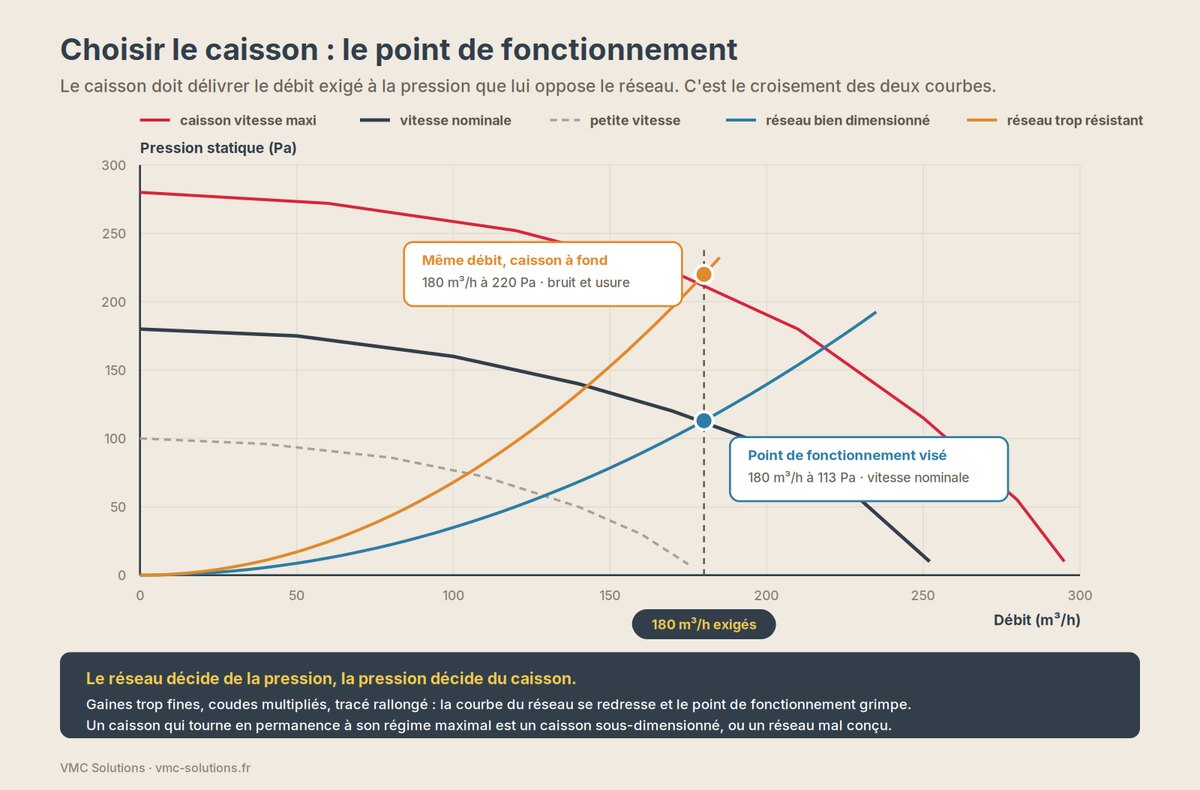

Ces pertes de charge nécessitent un ventilateur plus puissant, ce qui alourdit la consommation électrique et peut induire un bruit gênant. Cela va à l’encontre de l’objectif d’une ventilation économe et confortable. Par exemple, un diamètre de 125 mm est généralement adapté pour un débit de 50 m³/h, mais si le trajet comporte plusieurs coudes ou une longueur conséquente, il peut être opportun d’augmenter ce diamètre.
Voici des recommandations pratiques pour optimiser le réseau :
- Privilégier les gaines rigides en PVC pour leur faible résistance à l’air et leur durabilité.
- Limiter le nombre de coudes et utiliser des coudes à grand rayon.
- Réduire la longueur totale des gaines en planifiant au plus court.
- Utiliser des gaines textiles souples performantes dans certaines zones pour limiter les pertes thermiques.
| Type de gaine | Diamètre (mm) | Pertes de charge (Pa/m) à 100 m³/h |
|---|---|---|
| Gaine PVC rigide | 125 | 1.0 |
| Gaine textile souple (haute performance) | 150 | 0.6 |
| Gaine spirale métallique galvanisée | 100 | 1.5 |
Un dimensionnement rigoureux des gaines est donc incontournable pour maximiser l’efficacité énergétique de la ventilation double flux tout en préservant un confort thermique et acoustique optimal. L’accompagnement d’un professionnel qualifié, tel que ceux de VMC Solutions, garantit une définition précise et une installation conforme aux normes actuelles.

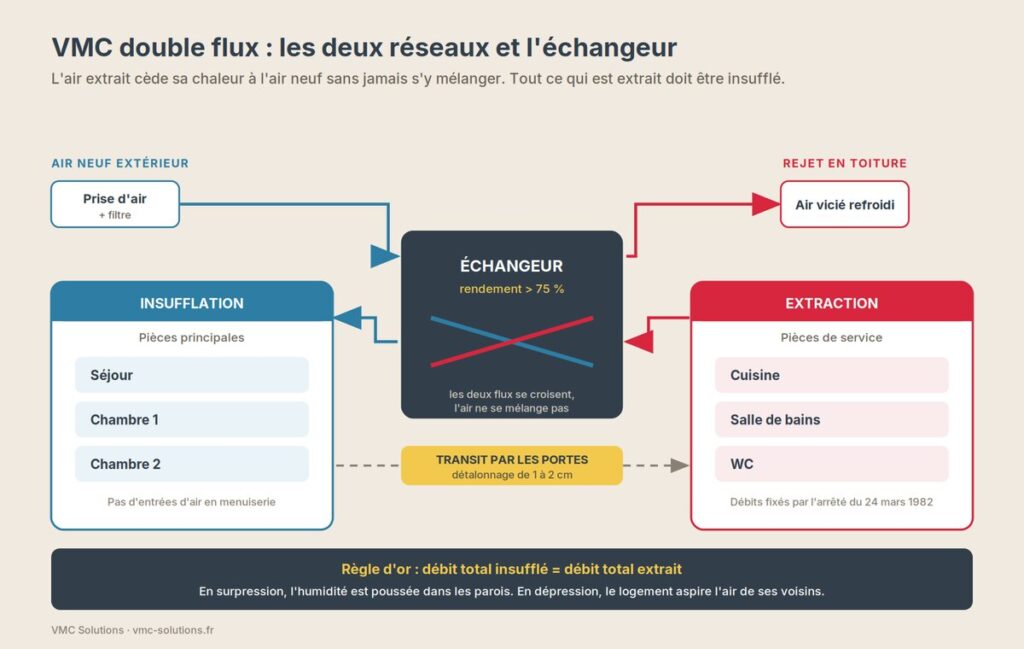

Rôle de l’échangeur thermique dans le calcul dimensionnement VMC double flux et optimisation énergétique
L’échangeur thermique constitue le cœur de la VMC double flux. Il assure la récupération de la chaleur de l’air extrait pour préchauffer l’air neuf entrant, réduisant ainsi significativement les pertes thermiques et la facture énergétique de chauffage.
Son efficacité est exprimée en pourcentage, souvent supérieure à 75 % pour les modèles performants. Un échangeur trop petit ou mal dimensionné ne permettra pas une récupération optimale, ce qui augmente la consommation énergétique et dégrade le confort thermique. A contrario, un échangeur surdimensionné peut conduire à des phénomènes de givrage en hiver et des coûts d’investissement plus élevés sans bénéfices proportionnels.
Dans le cadre du dimensionnement, il est crucial d’adapter la puissance de l’échangeur au débit d’air et aux caractéristiques climatiques de la région. Cela garantit une récupération thermique maximale tout en limitant les risques de dysfonctionnement. Les échangeurs à contre-courant offrent généralement un rendement plus élevé que ceux à flux croisé.
- Efficacité thermique supérieure à 75 % recommandée,
- Adaptation de la taille en fonction du débit et de la configuration du bâtiment,
- Prévention des risques de givrage grâce à des dispositifs techniques intégrés,
- Maintenance régulière pour assurer la longévité et la performance.
Le choix judicieux de cet élément impacte non seulement la performance énergétique mais aussi le confort et la durabilité de la VMC double flux. Pour un système performant et économique, associer une VMC double flux à une pompe à chaleur thermique est une stratégie souvent préconisée, facilitant un complément de chauffage efficace et peu énergivore, comme expliqué dans cet article sur coupler VMC et pompe à chaleur.
Maintenance, dépannage et erreurs à éviter : préserver la performance après le calcul dimensionnement VMC double flux
La réussite de l’installation et du fonctionnement d’une VMC double flux ne se limite pas à un bon calcul dimensionnement. Un entretien régulier et un dépannage adapté sont indispensables pour maintenir la qualité de l’air intérieur et éviter la perte d’efficacité énergétique.
La maintenance inclut :
- Le nettoyage régulier des filtres afin d’éviter l’obstruction qui réduit le débit d’air,
- Le contrôle des bouches et des grilles pour garantir une répartition homogène de l’air,
- La vérification annuelle par un professionnel certifié RGE pour diagnostiquer d’éventuels défauts,
- Le réglage ou remplacement du ventilateur en cas de bruit ou de surconsommation, souvent indicateurs d’un problème de pertes de charge mal calculées.
Un mauvais dimensionnement initial génère fréquemment des nuisances sonores, une consommation énergétique excessive et une mauvaise qualité d’air. De nombreux risques sont liés à une installation non conforme, notamment sur la santé des occupants et le bon fonctionnement global. Par exemple, une VMC sous-dimensionnée peut ne pas assurer suffisamment de renouvellement, perturbant ainsi l’équilibre hygrométrique et favorisant le développement de moisissures.
| Type de problème | Cause fréquente | Conséquences | Solution recommandée |
|---|---|---|---|
| Bruits excessifs | Mauvais dimensionnement des gaines, ventilateur inadapté | Gêne pour les occupants, fatigue acoustique | Réajuster diamètre et puissance, insonorisation |
| Consommation élevée | Pertes de charge non maîtrisées | Factures énergétiques majorées | Optimisation réseau et remplacement ventilateur |
| Qualité d’air insuffisante | Débit d’air trop faible | Accumulation de polluants, inconfort | Réévaluation du calcul dimensionnement |
En cas de doute, privilégier l’intervention d’experts locaux, comme VMC Solutions dans la région de Bordeaux, est un gage de confiance et de sérénité. Leur connaissance pointue des spécificités régionales et des réglementations assure une installation durable et performante, conforme aux attentes de 2025.
