Dans un contexte où la qualité de l’air intérieur devient un enjeu crucial pour le confort et la santé, maîtriser le calcul dimensionnement VMC simple flux est essentiel. Ce système de ventilation mécanique contrôlée, simple par sa conception, joue un rôle fondamental dans le renouvellement de l’air en extrayant l’air vicié des pièces humides, l’air neuf entrant par les entrées d’air. Même s’il reste plus accessible financièrement que les systèmes double flux, son efficacité repose sur un dimensionnement précis, adapté aux débits requis par pièce et aux caractéristiques du logement. Une méthode rigoureuse, associée à une installation réalisée dans les règles de l’art, est nécessaire pour prévenir les problèmes d’humidité, éviter les odeurs persistantes et limiter une surconsommation énergétique. Plusieurs étapes clés, du relevé du logement à la sélection du matériel en passant par l’implantation du réseau de conduits, nécessitent une connaissance approfondie des textes en vigueur et des contraintes techniques propres à ces installations. Chez VMC Solutions, fort de plus de 15 ans d’expérience dans la région bordelaise, nous accompagnons les particuliers dans cette démarche, indispensable pour garantir un air sain et une performance énergétique VMC optimisée.
En bref, voici les points clés à retenir pour bien dimensionner votre système de VMC simple flux :
Dimensionnement simple flux
- Débits imposés par l’arrêté du 24 mars 1982, pièce de service par pièce de service, selon le nombre de pièces principales du logement.
- Relevé du logement pour dimensionner le réseau de conduits et choisir le caisson.
- Choix adapté des bouches d’extraction et des entrées d’air pour garantir une ventilation efficace et une faible perte énergétique.
- Dimensionnement de la puissance moteur et du réseau de conduits afin d’assurer un débit constant et silencieux sans gaspillage d’énergie.
- Contrôle rigoureux en fin d’installation pour valider le bon fonctionnement et procéder aux réglages nécessaires.
Calcul du volume à ventiler : fondement du dimensionnement VMC simple flux
Avant de dimensionner quoi que ce soit, il faut connaître le logement. Le volume d’air, exprimé en mètres cubes, dépend de la surface habitable et de la hauteur sous plafond. Contrairement à une simple mesure de surface au sol, le volume reflète la réalité tridimensionnelle de l’espace à aérer, une donnée qui servira à dimensionner le réseau de conduits et à choisir le caisson.
Pour effectuer ce relevé :
- Mesurez la superficie de chaque pièce habitable, incluant salon, chambres, cuisine, salle de bain et WC, en excluant les locaux non chauffés comme garage, cave ou grenier non aménagé.
- Relevez la hauteur sous plafond de chaque pièce avec attention, en tenant compte des différences éventuelles comme des plafonds mansardés ou des mezzanines.
- Multipliez la surface par la hauteur pour chaque pièce afin d’obtenir son volume individuel en m³.
- Additionnez tous les volumes des pièces à ventiler pour déterminer le volume global du logement.
Par exemple, une chambre de 12 m² avec une hauteur sous plafond standard de 2,5 mètres génère un volume de 30 m³. Une maison comprenant trois chambres de taille similaire, un salon de 40 m³, une cuisine de 25 m³ et une salle de bain de 15 m³ totalise 140 m³.
| Pièce | Superficie (m²) | Hauteur (m) | Volume (m³) |
|---|---|---|---|
| Chambre 1 | 12 | 2,5 | 30 |
| Chambre 2 | 12 | 2,5 | 30 |
| Chambre 3 | 12 | 2,5 | 30 |
| Salon | 16 | 2,5 | 40 |
| Cuisine | 10 | 2,5 | 25 |
| Salle de bain | 6 | 2,5 | 15 |
| Total | 68 | – | 140 |
Le volume sert au réseau, pas au débit réglementaire
Ce relevé permet de tracer le réseau, d’estimer les longueurs de gaines et de choisir un caisson adapté. Mais il ne détermine pas le débit à respecter : en France, ce débit est fixé pièce par pièce par l’arrêté du 24 mars 1982, indépendamment du volume. C’est l’objet de la section suivante.
Détermination des débits d’air par pièce selon les normes ventilation en vigueur
Réglementation · À retenir
Les débits de ventilation d’un logement sont fixés par l’arrêté du 24 mars 1982 relatif à l’aération des logements. Ils s’appliquent aux pièces de service (cuisine, salle de bains, cabinets d’aisances) et varient selon le nombre de pièces principales, c’est-à-dire le séjour et les chambres.
Les pièces principales, elles, ne sont pas extraites : elles reçoivent des entrées d’air en menuiserie.
| Pièces principales | Cuisine | Salle de bains ou de douches | Autre salle d’eau | Cabinet d’aisances unique | Cabinets d’aisances multiples |
|---|---|---|---|---|---|
| 1 (T1) | 75 | 15 | 15 | 15 | 15 |
| 2 (T2) | 90 | 15 | 15 | 15 | 15 |
| 3 (T3) | 105 | 30 | 15 | 15 | 15 |
| 4 (T4) | 120 | 30 | 15 | 30 | 15 |
| 5 et plus | 135 | 30 | 15 | 30 | 15 |
Deux règles échappent souvent à la lecture rapide. D’abord, une salle de bains commune avec le cabinet d’aisances applique le débit de la salle de bains : on ne cumule pas les deux. Ensuite, un cabinet d’aisances unique demande 30 m³/h en T4 et au-delà, alors que des cabinets d’aisances multiples n’en demandent que 15 chacun.
Sans un respect strict de ces débits, le logement accumule l’humidité, ce qui favorise la formation de moisissures et dégrade la qualité de l’air. À l’inverse, majorer les débits « pour être tranquille » revient à extraire de l’air chauffé, sans bénéfice. Les bouches hygroréglables permettent d’ajuster automatiquement le débit selon l’humidité réelle, ce qui améliore la performance énergétique VMC sans jamais descendre sous les planchers réglementaires. Pour le détail des débits imposés, voir notre article sur les débits d’air de la réglementation et notre page dédiée au calcul du débit réglementaire.
Pour appliquer ce tableau à votre logement, renseignez ci-dessous le nombre de pièces principales, de salles d’eau et de WC. La calculette additionne les débits de l’arrêté et propose la répartition des entrées d’air.
Séjour et chambres uniquement. Cuisine, salle de bains et WC ne comptent pas.
Séjour + 3 chambres
La première prend le débit « salle de bains », les suivantes 15 m³/h.
Un WC situé dans la salle de bains ne se compte pas ici : le débit de la salle de bains le couvre déjà.
Débit d’extraction réglementaire
180 m³/h
120 + 30 + 30
Extraction : pièces de service
Arrêté du 24 mars 1982, article 3.
Entrées d’air : pièces principales
Sections de gaines indicatives
Antennes calculées à 3 m/s, tronc principal à 4 m/s. Les abaques du fabricant et le DTU 68.3 font foi.
Débits réduits autorisés en modulation automatique
L’article 4 de l’arrêté autorise des débits inférieurs quand l’installation module automatiquement (hygroréglable, sonde CO₂ ou détection de présence). Le débit ne peut alors pas descendre sous :
- Débit total extrait : 90 m³/h
- Débit cuisine : 45 m³/h
Ce sont des planchers ponctuels, pas un régime permanent.
Ce calcul donne le débit. Il ne donne pas le caisson.
Le choix du caisson dépend des pertes de charge de votre réseau, qui ne se mesurent que sur place. Nous réalisons l’étude et le réglage au débitmètre en Gironde.
Faire vérifier mon dimensionnementVMC Solutions · 07 43 61 79 94
Résultat indicatif fondé sur l’arrêté du 24 mars 1982 relatif à l’aération des logements. Il ne remplace pas une étude de dimensionnement sur site.
- Comptez les pièces principales, séjour et chambres, pour lire la bonne ligne du tableau.
- Privilégiez des solutions hygroréglables dans les pièces humides pour réduire les gaspillages énergétiques.
- Évaluez les équipements annexes comme la hotte, qui ne doit jamais être raccordée au réseau de VMC.
- Respectez les règles de placement des bouches pour un renouvellement d’air homogène.
Choix et positionnement des bouches d’extraction et entrées d’air : optimiser la circulation de l’air
Le succès d’une installation de VMC simple flux repose également sur la sélection judicieuse des bouches d’extraction et des entrées d’air, ainsi que sur leur implantation stratégique dans les pièces du logement. Une mise en œuvre optimale évite les pertes de charge inutiles et garantit un débit d’air équilibré.
Types de bouches disponibles :
- Bouches hygroréglables : elles adaptent automatiquement le débit selon le taux d’humidité, particulièrement adaptées aux salles de bain et cuisines où l’humidité varie beaucoup. Cette régulation optimise la performance énergétique et améliore le confort intérieur.
- Bouches à débit fixe : plus simples et économiques, elles délivrent un débit constant quel que soit l’environnement. Elles conviennent aux pièces moins sensibles, mais ne permettent aucune adaptation.
- Bouches réglables manuellement : elles offrent un compromis en permettant à l’utilisateur d’ajuster le débit à l’aide d’un mécanisme simple.
Le placement suit généralement cette règle :
- Bouches d’extraction : placées dans les pièces humides comme salle de bain, cuisine et WC, idéalement au plus près des sources d’humidité pour évacuer rapidement l’air pollué.
- Entrées d’air : situées dans les pièces sèches et principales comme le salon ou les chambres, à des endroits évitant les courants d’air directs et garantissant une distribution homogène.
Une pose inadéquate peut provoquer des déséquilibres de pression dans le logement, causant des problèmes de confort et des nuisances. De même, un mauvais choix de matériel ou un positionnement erroné accroît les pertes de charge, diminuant la performance du système. L’intervention d’un expert pour réaliser une installation VMC conforme aux règles permet d’optimiser ces éléments essentiels.
Ce qu’on extrait
Pièces de service · valeurs imposées par l’arrêté du 24 mars 1982
| Pièce | Débit |
|---|---|
| Cuisine | 120 m³/h |
| Salle de bains | 30 m³/h |
| WC | 30 m³/h |
| Total extrait | 180 m³/h |
C’est ce total qui détermine le caisson.
Ce qu’on fait entrer
Pièces principales · modules d’entrée d’air normalisés
| Pièce | Module |
|---|---|
| Séjour | 45 |
| Chambre 1 | 45 |
| Chambre 2 | 45 |
| Chambre 3 | 30 |
| Total | 165 m³/h |
Cible : 160 m³/h. On vise juste au-dessus.
180 extraits − 20 de fuites du bâti = 160 à faire entrer

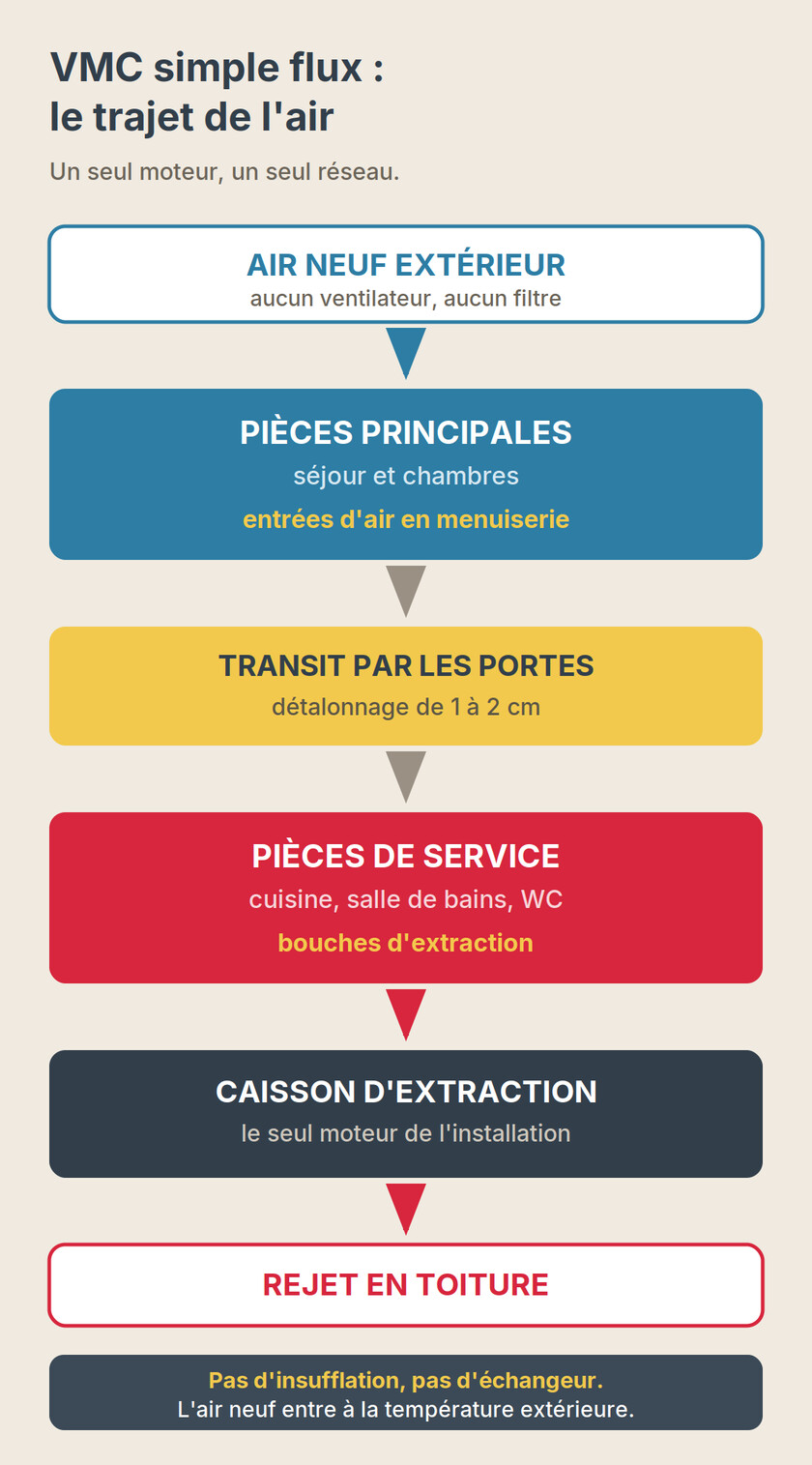

En simple flux, une partie de l’air neuf passe par les défauts d’étanchéité du logement. Les entrées d’air ne compensent que le reste.
Ni surface, ni volume, ni ratio en m³/h par m²
La réglementation française fixe un débit par pièce de service selon le nombre de pièces principales du logement. C’est la seule variable.
Dimensionnement du moteur et réseau de conduits : équilibre entre performance énergétique et débit d’air
Maintenant que les débits sont connus et les bouches choisies, il s’agit de dimensionner la puissance du moteur et le réseau de conduits pour garantir un débit d’air optimal sans consommation d’énergie excessive ni bruit gênant. Ce choix technique impacte directement la performance énergétique VMC et le confort acoustique.
Critères pour choisir la puissance moteur :
- Débit total à assurer : le moteur doit pouvoir fournir le débit d’air global défini par l’arrêté.
- Longueur et configuration des conduits : des conduits trop longs ou avec de nombreux coudes augmentent les pertes de charge et nécessitent un moteur plus puissant.
- Diamètre des gaines : un diamètre trop petit augmente la résistance au passage de l’air, ce qui complique la circulation et contraint la puissance requise.
- Silence et classe énergétique : privilégiez un moteur performant classé A++ ou A+++ pour faire baisser la consommation et le niveau sonore.
En parallèle, le réseau de conduits doit être soigneusement dimensionné :
- Choix entre gaines rigides et flexibles : les rigides sont recommandées pour minimiser les pertes de charge, bien que plus complexes à poser que les flexibles.
- Structure du réseau : ramifié pour les petits logements, parallèle pour mieux distribuer l’air dans les grandes maisons.
- Matériaux : PVC pour un bon rapport qualité/prix, métal pour une meilleure durée de vie et résistance.
Un défaut dans cette étape peut engendrer une surconsommation d’énergie électrique inutile et un bruit excessif. Une installation mal dimensionnée fatigue le système, réduit sa longévité, et impacte négativement votre facture d’électricité, ce qui souligne l’importance de confier cette étape à un professionnel qualifié.
Contrôle, réglage final et entretien : assurer l’efficacité sur le long terme
La réussite de l’installation d’une VMC simple flux passe par une vérification méticuleuse des débits d’air réels après pose et par des réglages fins adaptés au logement. Cette phase garantit que le système fonctionne conformément au calcul initial et respecte les valeurs de l’arrêté, assurant ainsi un confort optimal.
- Mesurage des débits : un professionnel utilise un débitmètre pour vérifier la quantité d’air extrait dans chaque pièce et ajuste les bouches si nécessaire.
- Test d’étanchéité : contrôle du réseau de gaines pour identifier et corriger les éventuelles fuites d’air, qui diminuent la performance.
- Contrôle du raccordement électrique : vérification de la conformité avec les normes, notamment l’installation d’un disjoncteur dédié VMC pour garantir la sécurité.
Un entretien régulier, incluant le nettoyage ou le remplacement des filtres au moins une fois par an, est crucial pour éviter les pertes de performance. L’accumulation de poussière et de particules dans les conduits ou les bouches peut provoquer une chute de rendement, de mauvaises odeurs et une surconsommation électrique. Pour préserver la qualité d’air et la longévité du matériel, planifiez ces interventions et n’hésitez pas à solliciter un dépanneur qualifié en cas de dysfonctionnement.
Enfin, un suivi par un professionnel spécialisé en installation VMC garantit un service personnalisé et adapté, essentiel pour les logements neufs comme pour la rénovation. En vous appuyant sur ces conseils, vous maximiserez le rendement de votre système, tout en profitant d’un confort accru et d’économies durables.
Autoréglable
Bouches d’extraction
Débit fixe
Entrées d’air
Débit fixe
Ventile pareil que la salle de bains soit vide ou qu’on vienne d’y prendre une douche.
Le moins cher, le plus simple
Rénovation à petit budget, logement peu occupé.
Hygroréglable A
Bouches d’extraction
Sensibles à l’humidité
Entrées d’air
Débit fixe
L’extraction monte quand l’humidité monte. L’air neuf, lui, entre toujours pareil.
Bon compromis
Rénovation, logement occupé de façon variable.
Hygroréglable B
Bouches d’extraction
Sensibles à l’humidité
Entrées d’air
Sensibles à l’humidité
Tout le circuit s’ajuste. On ne fait entrer d’air froid que lorsqu’il en faut.
Le plus économe
Neuf RE2020, logement bien isolé et bien occupé.
Dans les trois cas, les débits de l’arrêté de 1982 restent la référence
L’hygroréglable ne permet pas de ventiler moins : il permet de ne pas ventiler à fond en permanence. Les débits réduits ne sont autorisés que parce que le système remonte quand l’humidité l’exige.
Pour aller plus loin
Installation VMC simple flux en Gironde
VMC Solutions · Pose hygroréglable ou autoréglable par artisan RGE en Gironde.
Demander un devis gratuitAdditionnez les débits d’extraction imposés par l’arrêté du 24 mars 1982 pour chaque pièce de service, selon le nombre de pièces principales du logement. Choisissez ensuite un caisson capable de fournir ce débit malgré les pertes de charge du réseau, puis équilibrez les bouches au débitmètre en fin de pose.
De 75 m³/h dans un T1 à 135 m³/h dans un T5 et plus. En modulation automatique, l’article 4 de l’arrêté autorise de descendre jusqu’à 20 m³/h en T1 et 45 m³/h à partir du T3, à condition que le débit remonte quand l’humidité l’exige.
En simple flux, seules les bouches d’extraction sont raccordées au caisson, dans les pièces de service. L’air neuf entre passivement par des entrées d’air autoréglables ou hygroréglables placées en menuiserie dans les pièces principales.
Non. Le volume sert à dimensionner le réseau de conduits et à choisir le caisson, mais le débit à respecter est fixé par pièce de service selon le nombre de pièces principales. Un ratio en volumes par heure ne correspond pas à la réglementation française.
