Dans toute installation électrique, le choix de la gaine et de la section de câble revêt une importance capitale. Que ce soit pour une maison neuve ou pour une rénovation, la qualité et les caractéristiques des matériaux utilisés jouent un rôle déterminant dans la sécurité, la performance et la durabilité du réseau électrique. En Gironde, de nombreux particuliers et professionnels sollicitent des conseils spécialisés, notamment auprès de notre entreprise VMC Solutions, pour garantir un câblage conforme à la norme NF C 15-100 et adapté aux besoins spécifiques de leurs installations. Cette expertise s’appuie sur plusieurs paramètres essentiels tels que la longueur du câble, la nature du circuit et le calibre du disjoncteur, tout en tenant compte du bon dimensionnement de la gaine qui protège ces câbles. La qualité des marques et fournisseurs, comme Legrand, Schneider Electric ou encore Rexel, participe aussi à ces critères techniques et à la fiabilité du montage.
La ventilation, les appareils électroménagers et les équipements de chauffage nécessitent un approvisionnement en courant parfaitement sécurisé et adapté. Chez VMC Solutions, nous mettons un point d’honneur à orienter nos clients vers des choix sûrs et économiques, en privilégiant des matériaux majoritairement français et en respectant les normes les plus récentes. Le secteur de Bordeaux, avec sa mixité entre habitat ancien et constructions modernes, illustre bien l’enjeu de connaître précisément les caractéristiques techniques pour des installations électriques performantes et durables. Comme dans le rugby que pratique passionnément le gérant, Stéphane Loiseau, chaque élément doit être pensé avec rigueur et précision, sans négliger aucun détail. Ce guide complet détaille ces éléments indispensables pour que vous puissiez effectuer vos travaux en toute sécurité et optimiser la performance de votre installation électrique.
Points clés à retenir :
- Section du câble : doit être adaptée en fonction de la longueur, puissance et calibre du disjoncteur, conformément à la norme NF C 15-100.
- Type de gaine : gaine nue ou préfilée, chacune ayant ses spécificités pour protéger et faciliter le passage des câbles.
- Diamètre de la gaine : choisir un diamètre permettant au maximum un tiers de remplissage pour éviter les surchauffes ou difficultés lors du tirage.
- Matériaux et marques de qualité : privilégier des fournisseurs reconnus comme Arnould, OBO Bettermann ou Prysmian pour garantir la pérennité.
- Respect des normes : suivre strictement les recommandations techniques pour garantir la sécurité et la conformité électrique, notamment pour l’installation de VMC décentralisée ou centralisée.
Normes et critères essentiels pour choisir la bonne section de câble électrique
Le réglage précis de la section des câbles électriques est une étape clef dans la conception de toute installation. Il ne s’agit pas seulement de faire passer du courant, mais surtout d’assurer que le courant soit acheminé sans risques de pertes, de surchauffes ou de coupures intempestives. La norme NF C 15-100 est la référence incontournable en France pour guider cette sélection.
La longueur du câble : un facteur déterminant
Lorsqu’un câble électrique doit parcourir une longue distance, il y a nécessairement une chute de tension à compenser. Cette chute correspond à une perte d’énergie et conduit à une diminution de la performance des appareils reliés. Par exemple, si vous installez un tableau électrique à plusieurs dizaines de mètres du disjoncteur principal, la section du câble doit augmenter pour minimiser cette perte. Un câble trop fin sur une longue distance provoquera un échauffement excessif pouvant aller jusqu’au risque d’incendie.
Voici un exemple pratique de sections recommandées en fonction de la distance et de l’intensité maximale :
| Section du câble (mm²) | Distance maximale (mètres) | Intensité maximale (Ampères) |
|---|---|---|
| 10 mm² | jusqu’à 22 | 45 A |
| 16 mm² | jusqu’à 27 | 60 A |
| 25 mm² | jusqu’à 28 | 90 A |
Dans notre activité à Bordeaux et ses alentours, nous constatons fréquemment que le dimensionnement de la section est un des points négligés lors des installations non professionnelles. Or, une mauvaise évaluation des distances peut nuire fortement au bon fonctionnement des systèmes électriques et, notamment, des installations de ventilation mécanique contrôlée (VMC). Pour approfondir cette question, découvrez notamment chez VMC Solutions le rôle essentiel du disjoncteur dédié à la VMC.
La nature du circuit électrique selon les appareils branchés
Le second critère majeur influant sur la section de câble est la nature de chaque circuit électrique. Un circuit d’éclairage, par exemple, consomme beaucoup moins de puissance par rapport à un circuit dédié au chauffage électrique ou à des électroménagers puissants comme un four ou un lave-linge. Chaque installation ayant ses spécificités, la section doit s’adapter aux charges supportées :
- Éclairage : généralement 1,5 mm² pour 8 points lumineux, ce qui convient à une intensité limitée de 16A.
- Prises de courant standard : 2,5 mm², supportant un calibre de disjoncteur entre 16A et 20A selon le nombre de prises raccordées.
- Chauffage électrique : par exemple 2,5 mm² pour une puissance jusqu’à 4 500 W, puis 4 mm² pour les puissances entre 4 500 et 5 750 W, et 6 mm² pour des puissances supérieures jusqu’à 7 250 W.
- Fours, plaques de cuisson, gros électroménagers : des câbles plus épais de 6 mm² ou plus selon la puissance et le disjoncteur requis (jusqu’à 32A par exemple pour les plaques).
Le recours à des marques expertes comme Hager pour les tableaux électriques et Schneider Electric pour les protections garantit une parfaite correspondance entre la section des câbles et leur protection adaptée. En surveillant ces paramètres, on évite les risques de sabotage de l’installation et on optimise la longévité des équipements.
Le calibre maximal du disjoncteur, la dernière barrière de protection
Le calibre du disjoncteur protège à la fois le circuit et l’utilisateur en limitant la quantité de courant pouvant circuler. Chaque conducteur doit donc avoir une section suffisante pour supporter ce courant maximal sans risque de surchauffe :
| Intensité maximale (A) | Section de câble recommandée (mm²) | Applications typiques |
|---|---|---|
| 16 A | 1,5 (éclairage) | Éclairage et volets roulants |
| 20 A | 2,5 (prises de courant, appareils électroménagers) | Prises de courant, lave-linge, four, chauffe-eau |
| 32 A | 6 (plaques et gros appareils électroménagers) | Plaques de cuisson, radiateurs puissants |
Ne pas négliger ce calibrage est fondamental, notamment dans les installations intégrant une VMC décentralisée en rénovation. Le respect de ces normes assure la sécurité des habitations et la durabilité des installations.
Les gaines électriques : choisir la bonne protection pour vos câbles
Au-delà des câbles eux-mêmes, les gaines électriques jouent un rôle protecteur majeur. En général, on parle de gaines ICTA (Isolant Cintrable Transversalement Annelé), des tubes plastiques conçus pour abriter et protéger les fils et câbles contre les chocs, l’humidité, la chaleur, et même la présence de rongeurs. Présentes dans toutes les constructions modernes ainsi que dans les rénovations de qualité, elles assurent aussi la sécurité des personnes et la pérennité des installations. La couleur des gaines peut varier, bien que le gris soit le standard le plus répandu ; les marques comme Legrand ou OBO Bettermann proposent aussi des nuances comme le bleu ou le violet pour les besoins spécifiques ou différenciations.
Les types de gaines : nue ou préfilée
Deux grandes familles de gaines existent :
- La gaine nue : elle est vendue vide et demande que les fils électriques soient ensuite insérés manuellement. Ce type est recommandé pour les installations sur mesure et offre plus de flexibilité dans la composition des circuits.

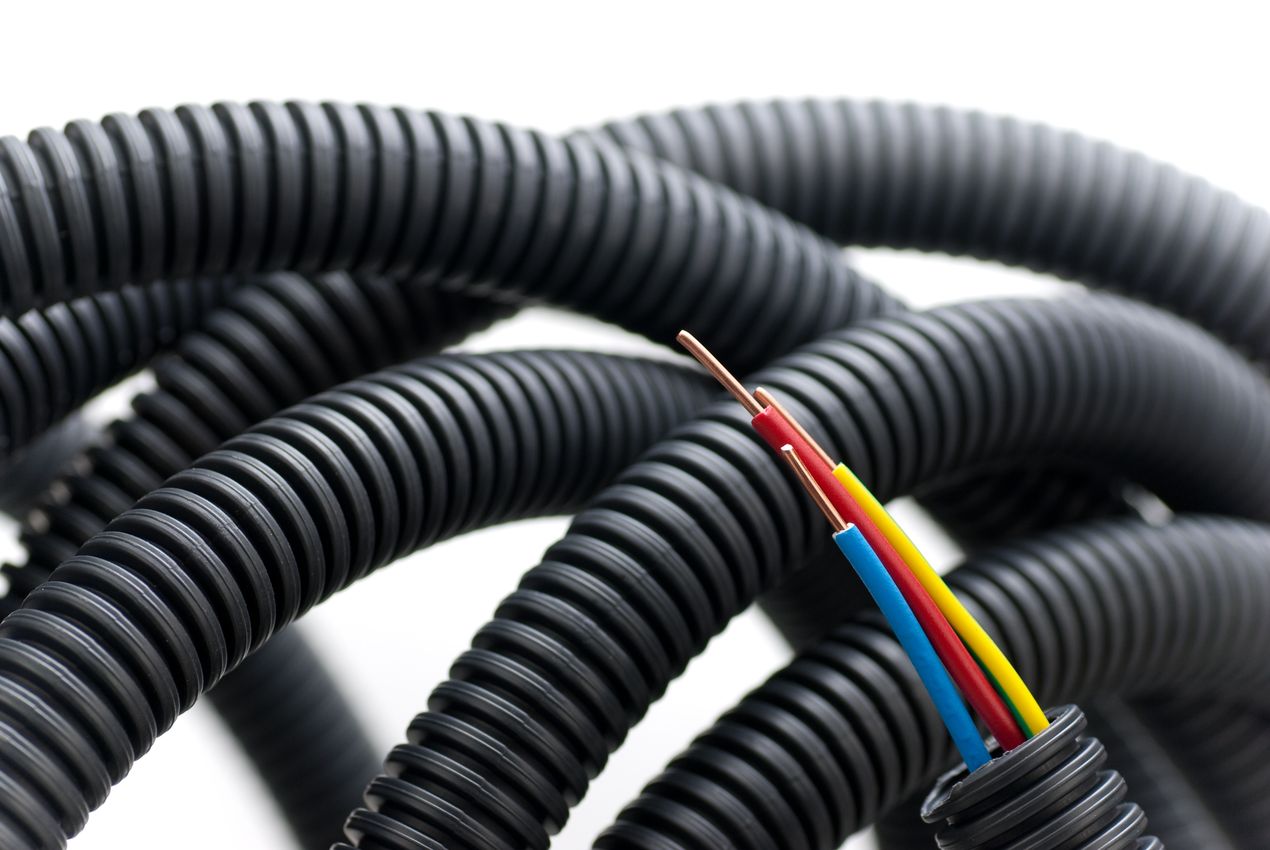

- La gaine préfilée : elle est déjà équipée de fils, ce qui reste un avantage pour gagner du temps notamment lors de chantiers importants ou récurrents. Les fabricants ont calibré précisément le diamètre en fonction d’un usage donné pour faciliter l’installation.
Chez VMC Solutions, nous accompagnons nos clients dans le choix entre ces deux options, en recommandant notamment les gaines des marques Prysmian ou Nexans qui allient robustesse et souplesse, toujours dans un souci de qualité et conformité.
Le diamètre : un choix primordial pour assurer la facilité d’installation et la sécurité
La règle de base pour un choix judicieux du diamètre de gaine ICTA repose sur le principe qu’elle ne doit pas être remplie à plus d’un tiers de sa capacité. Cette précaution évite le frottement excessif des câbles, diminue le risque de détérioration de l’isolant et permet un tirage facile. Prendre une gaine trop étroite peut rendre difficile le passage des câbles voire fortement ralentir l’ensemble de votre chantier.
Voici un tableau synthétique permettant d’orienter le choix du diamètre en fonction des sections des fils présents :
| Section totale des fils (mm²) | Diamètre de gaine recommandé (mm) | Application courante |
|---|---|---|
| 8,55 (3 fils de 1,5 mm²) | 16 | Circuit d’éclairage |
| 11,9 (3 fils de 2,5 mm²) | 20 | Prises de courant et circuits standards |
| 22,9 (3 fils de 6 mm²) | 25 | Appareils électriques puissants |
| 36,3 (3 fils de 10 mm²) | 32 | Gros moteurs ou circuits haute puissance |
Ce tableau montre bien combien anticiper le diamètre est stratégique, notamment en cas de rénovation électrique ou d’installation d’une VMC obligatoire en logement ancien. Cette démarche facilite aussi ultérieurement l’ajout de câbles supplémentaires si nécessaire.
Marques et fournisseurs recommandés pour les câbles et gaines en 2025
Dans la région bordelaise et au-delà, nous collaborons principalement avec des fournisseurs et fabricants réputés pour leur qualité et leur fiabilité sur le marché électrique. Le choix de la gaine et du câble ne peut se faire à la légère, il doit s’appuyer sur des références solides.
- Legrand est un acteur majeur reconnu pour ses solutions innovantes et ses gains électriques robustes, souvent choisis dans les bâtiments résidentiels et tertiaires.
- Schneider Electric propose une large gamme de câbles et systèmes de protection qui répondent aux standards les plus élevés, y compris les câbles pour circuits spécifiques et domotiques.
- Hager est spécialisé dans les tableaux électriques et les protections adaptées aux sections de câbles les plus variées, garantissant un parfait équilibre entre sécurité et performance.
- Nexans et Prysmian sont des leaders mondiaux dans la fabrication des conducteurs en cuivre et gaines qui garantissent longévité et optimisation de la conduction électrique, notamment pour les systèmes complexes de courant fort et faible.
- Arnould et OBO Bettermann fournissent gaines et accessoires pour faciliter les installations électriques dans le respect de la norme et des contraintes environnementales.
- Rexel, en tant que distributeur, joue un rôle clé en approvisionnant rapidement et efficacement les professionnels en matériaux de qualité et dernière génération, notamment pour les installations VMC.
Collaborer avec ces marques assure non seulement la conformité mais aussi la durabilité des installations, particulièrement vitales pour les systèmes de ventilation qui demandent une alimentation stable et sécurisée. Pour découvrir plus sur nos services, vous pouvez consulter la page dédiée aux services VMC que nous proposons.
Visionner des tutoriels vidéo peux également faciliter la compréhension des notions complexes relatives aux sections de câbles et gaines, du choix à la pose.
Les erreurs classiques et bonnes pratiques pour installer ses gaines et câbles électriques soi-même
Nombreux sont les particuliers tentés de réaliser eux-mêmes leur installation électrique, notamment pour des circuits VMC ou l’éclairage. Pourtant, sans compréhension approfondie des normes comme la NF C 15-100 et du dimensionnement approprié, certains pièges sont fréquents. Voici quelques conseils essentiels :
- Ne jamais sous-estimer la section du câble : un câble sous-dimensionné peut provoquer des chutes de tension ou des risques d’incendie.
- Choisir une gaine ICTA avec un diamètre suffisant pour assurer un passage aisé des fils, sans serrage excessif.
- Privilégier le matériel de marques reconnues plutôt que des composants génériques pour gagner en fiabilité.
- Respecter les distances minimales entre les gaines, notamment dans les systèmes VMC pour éviter les interférences par exemple, comme détaillé dans notre article distance bouche caisson.
- Faire vérifier l’installation par un professionnel, ou faire appel à un service spécialisé en entretien et installation VMC pour garantir la conformité, tel que l’entretien VMC dans les établissements professionnels.
Réussir une installation électrique dans les règles de l’art, notamment pour une VMC décentralisée ou centralisée, demande rigueur et maîtrise des outils adaptés. Si vous hésitez à vous lancer seul dans ces travaux, notre article sur installer une VMC soi-même peut vous offrir de précieux conseils avant d’engager cette étape importante.
Bien comprendre la différence entre fil et câble électrique pour un bon choix
Souvent confondus, fil et câble électrique désignent des éléments distincts mais complémentaires. Le fil est le conducteur individuel, généralement en cuivre, parfois nickelé, enrobé d’un isolant tel que le PVC ou le polyéthylène. Il peut être monobrin (une seule tresse rigide) ou multibrin (une multitude de fibres pour plus de souplesse). Ce fil conduit le courant électrique de la source vers les appareils.
Le câble électrique désigne l’ensemble composé d’une ou plusieurs gaines regroupant et protégeant ces fils conducteurs. La gaine peut être simple ou double, souple ou rigide, adaptée à différentes contraintes d’installation, comme dans les réseaux VMC ou dans les circuits dédiés spécifiques. Le terme “section du câble” est souvent utilisé pour désigner la section des fils individuels qu’il contient, ce qui est important à vérifier lors de l’achat et de la pose.
Comprendre cette distinction est la base d’un choix éclairé, notamment si vous effectuez l’achat chez un fournisseur comme Rexel ou Nexans, afin d’adapter précisément les composants à la configuration exacte de votre installation. Pour mieux cerner toutes ces notions, consulter nos conseils sur le coût d’installation d’une VMC vous aidera à anticiper l’ensemble des dépenses liées au matériel et à la main d’œuvre, dès la conception du projet (coût installation VMC).
La longueur du câble est un facteur déterminant car une longue distance provoque une chute de tension (perte d’énergie). Pour minimiser cette perte et éviter un échauffement excessif, la section du câble doit être augmentée proportionnellement à la distance.
Le calibre du disjoncteur est la dernière barrière de protection ; il limite la quantité de courant. Le conducteur doit impérativement avoir une section suffisante pour supporter sans surchauffe ce courant maximal (ex. : 2,5 mm² pour un disjoncteur de 20A).
La norme NF C 15-100 impose une section de :
1,5 mm² pour les circuits d’éclairage (protégés par 16A).
2,5 mm² pour les prises de courant standard (protégées par 16A ou 20A).
6 mm² pour les appareils électroménagers très puissants comme les plaques de cuisson (protégés jusqu’à 32A).
Les gaines ICTA (Isolant Cintrable Transversalement Annelé) sont des tubes plastiques essentiels qui ont pour rôle d’abriter et de protéger les fils et câbles contre les chocs, l’humidité, la chaleur et les rongeurs, garantissant ainsi la sécurité et la pérennité de l’installation.
Pour assurer la sécurité et faciliter le tirage des câbles, la règle fondamentale est que la gaine ne doit pas être remplie à plus d’un tiers de sa capacité. Cela permet d’éviter les frottements excessifs des câbles et les risques de détérioration de l’isolant.
Collaborer avec des marques expertes et réputées (comme Legrand, Schneider Electric ou Nexans) garantit non seulement la conformité de l’installation avec les normes en vigueur, mais assure aussi la durabilité et la fiabilité des composants électriques pour une alimentation stable et sécurisée.
Le fil est le conducteur individuel (monobrin ou multibrin), généralement en cuivre, enrobé d’un isolant. Le câble est un ensemble composé d’une ou plusieurs gaines regroupant et protégeant ces fils conducteurs.
Les erreurs fréquentes incluent :
Sous-estimer la section du câble, ce qui peut provoquer des chutes de tension ou un risque d’incendie.
Choisir une gaine trop étroite, ce qui rend le tirage difficile et endommage l’isolant.
Ne pas respecter les normes (comme la NF C 15-100) pour les distances et le dimensionnement, notamment pour les installations VMC.
Faire vérifier l’installation par un expert, comme ceux de VMC Solutions à Bordeaux, garantit que l’ensemble du montage respecte la norme NF C 15-100. Cela assure la sécurité des occupants, la longévité des équipements (VMC notamment), et permet d’éviter des complications en cas de sinistre avec les assurances.
